读前提示（LangGraph / LangChain 应用视角）

• 适合人群：已了解 Graph API 与 State、Reducer、节点、边，希望用 短代码 巩固直觉的读者。
• 前置知识：StateGraph、add_node / add_edge、invoke；START / END；题二需对 超步（superstep） 与 defer=True 有印象（见节点篇）。
• 读完收获：能独立搭一条 START → 计算 → 输出 → END 的线性图；会用 defer=True 让 多前驱节点 在合适时机 只汇聚执行一次，并从打印时间戳 看出延迟效果。
• 说明：底层仍是 合并后的全局 State；文中「按字段传递」指 各节点只读写的键不同、用 返回值做部分更新，而不是进程间私有内存。

1 练习概览

题目	侧重	关键 API / 概念
题一	线性图、状态键分工	TypedDict、add_edge(START, …)、部分状态返回
题二	并行扇出、多入边、延迟汇聚	START 多出路、defer=True、控制台时序

下文题目要求用 列表 列出，代码块内保留注释便于对照。

2 题一：线性图与「按字段」的状态更新

2.1 题目要求

• 参考下图拓扑，自行设计 WorkflowState（TypedDict） 的字段。
• calc 节点：对 工作流输入的 int 做 二次幂，把结果交给下游。
• output 节点：负责 在控制台展示 最终计算结果。
• 用 「各阶段只关心部分键」 的方式组织数据流（见上文读前提示：并非真正的私有内存，而是 键级别 的职责划分）。
• 拓扑示意：

flowchart LR
    START[START] --> calc[calc]
    calc[calc] --> output[output]
    output[output] --> END[END]

2.2 参考实现

下列写法与系列前文一致：用 add_edge(START, "calc") 作为入口（与 set_entry_point 二选一即可，此处统一为 START）。

# 参考代码

from typing import TypedDict
from langgraph.graph import StateGraph, START, END
from langgraph.checkpoint.memory import MemorySaver

# --------------------------
# 1. 定义状态结构（按字段分工）
# --------------------------
class WorkflowState(TypedDict):
    """input_num：来自调用方；squared_result：由 calc 写入，供 output 读取。"""
    input_num: int | None
    squared_result: int | None


# --------------------------
# 2. 节点函数
# --------------------------
def calc_node(state: WorkflowState) -> WorkflowState:
    """读取 input_num，写入 squared_result。"""
    input_val = state["input_num"]
    if input_val is None:
        raise ValueError("calc 节点未接收到有效的 int 型输入数据")

    squared = input_val ** 2
    print(f"[calc] 输入: {input_val}, 二次幂: {squared}")

    # 返回字典会与已有 State 合并（部分更新）
    return {"squared_result": squared, "input_num": input_val}


def output_node(state: WorkflowState) -> WorkflowState:
    """只依赖 squared_result 做展示。"""
    result = state["squared_result"]
    if result is None:
        raise ValueError("output 节点未接收到有效的计算结果")

    print(f"[output] 最终结果: {result}")
    return state


# --------------------------
# 3. 构建 LangGraph
# --------------------------
workflow = StateGraph(WorkflowState)
workflow.add_node("calc", calc_node)
workflow.add_node("output", output_node)

workflow.add_edge(START, "calc")
workflow.add_edge("calc", "output")
workflow.add_edge("output", END)

memory = MemorySaver()
app = workflow.compile(checkpointer=memory)

# --------------------------
# 4. 测试运行
# --------------------------
if __name__ == "__main__":
    test_input = 5
    print(f"[启动] 初始输入: {test_input}")

    initial_state: WorkflowState = {"input_num": test_input, "squared_result": None}

    result = app.invoke(
        initial_state,
        config={"configurable": {"thread_id": "square_calc_workflow_001"}},
    )

    print("\n[结束] 最终状态:", result)

2.3 小结

• calc → output 的数据契约体现在 squared_result 上；input_num 是否回传可按 Reducer/合并规则取舍（此处显式带回仅为清晰）。
• 若去掉 检查点，可改为 workflow.compile() 无 checkpointer，逻辑不变。

3 题二：并行分支与 defer=True 汇聚

3.1 题目要求

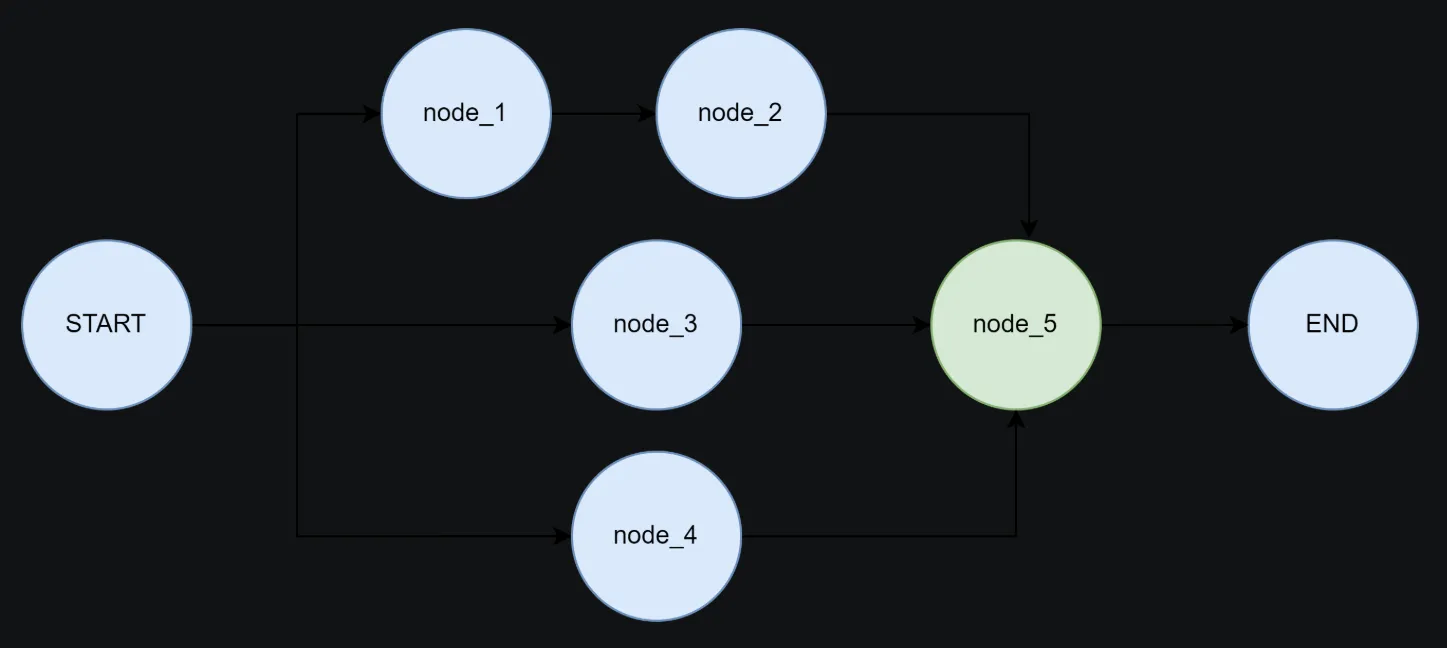

• 拓扑与示意图一致（见下图）：仅对 拥有多个前序节点 的节点开启 defer=True（单前驱节点不必开 defer）。
• 自主设计 控制台输出，使读者能 从时间戳 看出：汇聚节点 在 各并行分支就绪后 才执行。
• 下图来自本地资源：

3.2 行为直觉（对照节点篇）

• START 连到 多个 节点时，这些节点通常在 同一超步 内被调度（静态扇出）。
• node2 只有 node1 一个前驱，按题意 不需要 defer=True；defer 留给真正的 多入边汇聚点。
• node5 有 三条入边（node2 / node3 / node4），必须 defer=True，才能在 三条分支都结束 后再 执行一次，时间戳上最容易看出 延迟汇聚。

3.3 参考实现

import time
from typing import TypedDict
from langgraph.graph import StateGraph, START, END


class State(TypedDict):
    pass


def node1(state: State) -> dict:
    print(f"→ node1 开始 {time.strftime('%H:%M:%S')}")
    time.sleep(1)
    return {}


def node2(state: State) -> dict:
    print(f"→ node2 开始 {time.strftime('%H:%M:%S')}")
    time.sleep(1)
    return {}


def node3(state: State) -> dict:
    print(f"→ node3 开始 {time.strftime('%H:%M:%S')}")
    time.sleep(2)
    return {}


def node4(state: State) -> dict:
    print(f"→ node4 开始 {time.strftime('%H:%M:%S')}")
    time.sleep(1.5)
    return {}


def node5(state: State) -> dict:
    print(f"\n✓ node5（defer）上游就绪，执行 {time.strftime('%H:%M:%S')}")
    return {}


builder = StateGraph(State)

builder.add_node("node1", node1)
builder.add_node("node2", node2)  # 单前驱，无需 defer
builder.add_node("node3", node3)
builder.add_node("node4", node4)
# 多前驱汇聚：必须 defer，避免分支未齐就执行
builder.add_node("node5", node5, defer=True)

builder.add_edge(START, "node1")
builder.add_edge(START, "node3")
builder.add_edge(START, "node4")
builder.add_edge("node1", "node2")
builder.add_edge("node2", "node5")
builder.add_edge("node3", "node5")
builder.add_edge("node4", "node5")
builder.add_edge("node5", END)

app = builder.compile()

if __name__ == "__main__":
    print("工作流启动（观察各节点时间戳与 node5 是否最后汇聚）\n")
    app.invoke({})
    print("\n全部完成")

运行时可对照：node3 / node4 的 sleep 较长，node5 的打印应出现在 三者都结束之后。

4 题三（扩展）

可自行追加一题，例如：

• 在 题二 拓扑上为某一节点配置 RetryPolicy 或 CachePolicy（见节点篇），观察 重试日志 或 缓存命中；
• 或为 node5 增加 条件出边（add_conditional_edges，见边篇），练习 汇聚后再分支。

（若你补充题目描述与配图，可将本节替换为正式「题三」正文。）
