读前提示（LangGraph / LangChain 应用视角）

• 适合人群：已了解 Graph API 与 State、Reducer 与状态合并、节点与并行语义，准备系统梳理 边 与 路由 的读者。
• 前置知识：StateGraph、add_node、invoke；理解 START / END 为特殊节点；对 超步（superstep） 有印象则更易读懂「多出路并行」。
• 读完收获：能正确使用 add_edge 与 add_conditional_edges；会配置 普通入口 与 条件入口；理解 同一节点多条出边 时的调度直觉；能为 循环图 设计 终止条件，并知道 recursion_limit 与 GraphRecursionError 的用途。

1 边在 LangGraph 中的作用

在 LangGraph 中，**边（Edge）**负责描述 控制流：从一个节点到下一个节点 如何走、何时停。它与 节点 里写的业务逻辑配合，共同决定 智能体 / 工作流 的执行路径。

边与入口的常见类型如下（后文逐段展开）。

类型	典型 API / 写法	含义（直觉）
普通边	add_edge(src, dst)	无条件从 src 走到 dst（dst 可为 END）
条件边	add_conditional_edges(src, route, path_map?)	根据 状态（或路由函数返回值）选择 一个或多个 下游节点
入口	add_edge(START, first_node)	指定 用户输入进入图后 第一个执行的节点
条件入口	add_conditional_edges(START, route, path_map)	首次调度 前就用函数决定从哪个节点开始

LangGraph 文档中的英文名称与上表对应关系：Normal Edge、Conditional Edge、Entry Point、Conditional Entry Point。

1.1 同一节点的多条出边与超步

若 同一个节点 上注册了 多条出边（例如 静态扇出 到多个下游），这些 目标节点 通常会在 下一个超步（superstep） 内被 一并调度，效果上接近 并行执行（与 节点篇 中 Send 等 动态扇出 可对照理解）。实际合并顺序仍受 State 与 Reducer 约束。

---

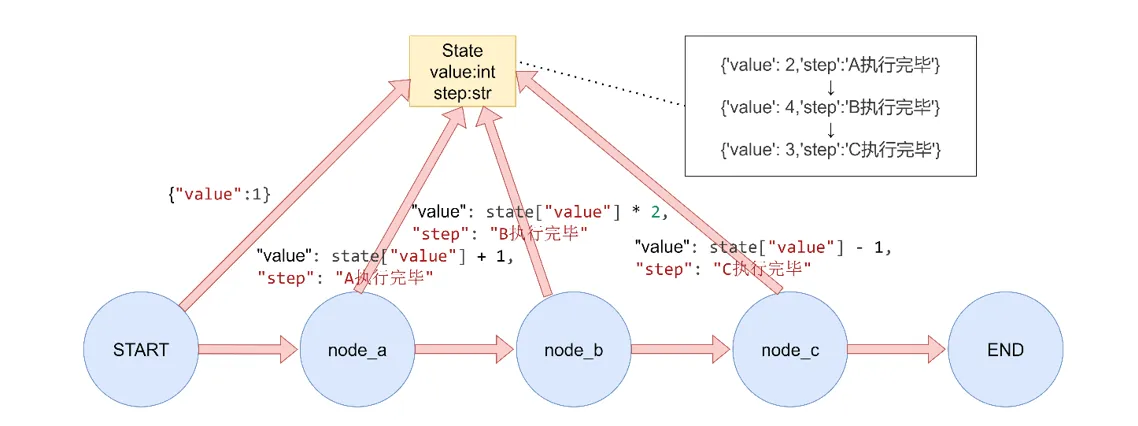

2 普通边：add_edge

普通边表示 固定跳转：不根据运行时状态改道，只把 有向边 从 源节点 连到 目标节点。图 开始 与 结束 常写作 add_edge(START, ...) 与 add_edge(..., END)。

"""
LangGraph 普通边演示

普通边是直接连接两个节点的边，表示无条件地从一个节点跳转到另一个节点。
"""

from typing_extensions import TypedDict
from langgraph.graph import StateGraph, START, END

# 定义状态
class GraphState(TypedDict):
    value: int
    step: str

# 定义节点函数
def node_a(state: GraphState) -> dict:
    """节点 A"""
    print("执行节点 A")
    return {"value": state["value"] + 1, "step": "A 执行完毕"}

def node_b(state: GraphState) -> dict:
    """节点 B"""
    print("执行节点 B")
    return {"value": state["value"] * 2, "step": "B 执行完毕"}

def node_c(state: GraphState) -> dict:
    """节点 C"""
    print("执行节点 C")
    return {"value": state["value"] - 1, "step": "C 执行完毕"}

def main():
    """演示普通边"""
    print("=== 普通边演示 ===")

    # 创建图
    builder = StateGraph(GraphState)

    # 添加节点
    builder.add_node("node_a", node_a)
    builder.add_node("node_b", node_b)
    builder.add_node("node_c", node_c)

    # 添加普通边
    builder.add_edge(START, "node_a")  # 从开始到 A
    builder.add_edge("node_a", "node_b")  # 从 A 到 B
    builder.add_edge("node_b", "node_c")  # 从 B 到 C
    builder.add_edge("node_c", END)  # 从 C 到结束

    # 编译图
    graph = builder.compile()

    # 执行图
    result = graph.invoke({"value": 1})
    print(f"执行结果: {result}\n")

if __name__ == "__main__":
    main()

---

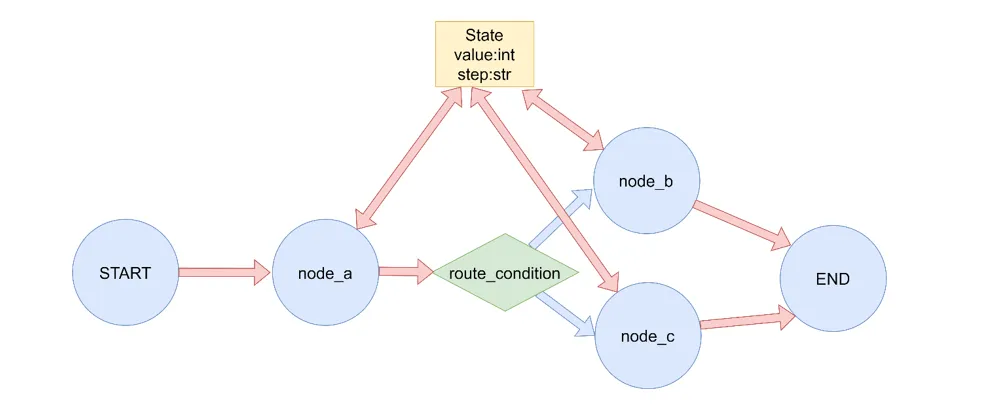

3 条件边：add_conditional_edges

条件边在 源节点执行完毕之后 调用 路由函数；函数的返回值（经 path_map 映射或直接作为节点名，取决于写法）决定 下一步进入哪些节点。

• 若提供 path_map：返回值作为 键，查到 真实节点名（适合返回值用 枚举别名、节点名较长等情况）。
• 若省略 path_map（部分版本 / 用法）：返回值应直接是 下一节点名称 或 END（以当前 LangGraph 版本文档为准）。

"""
LangGraph 条件边演示

条件边根据当前状态动态决定下一个要执行的节点。
"""

from typing import Literal
from typing_extensions import TypedDict
from langgraph.graph import StateGraph, START, END

# 定义状态
class GraphState(TypedDict):
    value: int
    step: str

# 定义节点函数
def node_a(state: GraphState) -> dict:
    """节点 A"""
    print("执行节点 A")
    return {"value": state["value"] + 1, "step": "A 执行完毕"}

def node_b(state: GraphState) -> dict:
    """节点 B"""
    print("执行节点 B")
    return {"value": state["value"] * 2, "step": "B 执行完毕"}

def node_c(state: GraphState) -> dict:
    """节点 C"""
    print("执行节点 C")
    return {"value": state["value"] - 1, "step": "C 执行完毕"}

# 条件边的路由函数（返回值需与 path_map 的键一致）
def route_condition(state: GraphState) -> Literal["node_b_alias", "node_c_alias"]:
    """根据 value 决定路由到哪个节点"""
    if state["value"] % 2 == 0:
        return "node_b_alias"  # 偶数路由到节点 B
    else:
        return "node_c_alias"  # 奇数路由到节点 C

def main():
    """演示条件边"""
    print("=== 条件边演示 ===")

    # 创建图
    builder = StateGraph(GraphState)

    # 添加节点
    builder.add_node("node_a", node_a)
    builder.add_node("node_b", node_b)
    builder.add_node("node_c", node_c)

    # 添加边
    builder.add_edge(START, "node_a")  # 入口

    # 添加条件边
    builder.add_conditional_edges(
        "node_a",  # 源节点
        route_condition,  # 路由函数
        {  # 路由映射：别名 -> 实际节点名
            "node_b_alias": "node_b",
            "node_c_alias": "node_c",
        },
    )

    # 从 B 和 C 到结束
    builder.add_edge("node_b", END)
    builder.add_edge("node_c", END)

    # 编译图
    graph = builder.compile()

    # 执行图 - 偶数情况
    print("输入值为偶数:")
    result = graph.invoke({"value": 2})
    print(f"执行结果: {result}")

    # 执行图 - 奇数情况
    print("\n输入值为奇数:")
    result = graph.invoke({"value": 1})
    print(f"执行结果: {result}\n")

if __name__ == "__main__":
    main()

---

4 入口点：START 与普通边

入口点解决的是：第一次 从图外进入时，先跑哪个节点。最常见写法是 add_edge(START, "your_first_node")，与 普通边 一致，只是 源 固定为 START。

"""
LangGraph 入口点演示

入口点定义了图开始执行的第一个节点。
"""

from typing_extensions import TypedDict
from langgraph.graph import StateGraph, START, END

# 定义状态
class GraphState(TypedDict):
    value: int
    step: str

# 定义节点函数
def node_a(state: GraphState) -> dict:
    """节点 A"""
    print("执行节点 A")
    return {"value": state["value"] + 1, "step": "A 执行完毕"}

def node_b(state: GraphState) -> dict:
    """节点 B"""
    print("执行节点 B")
    return {"value": state["value"] * 2, "step": "B 执行完毕"}

def main():
    """演示入口点"""
    print("=== 入口点演示 ===")

    # 创建图
    builder = StateGraph(GraphState)

    # 添加节点
    builder.add_node("node_a", node_a)
    builder.add_node("node_b", node_b)

    # 设置入口和出口
    builder.add_edge(START, "node_a")
    builder.add_edge("node_a", "node_b")
    builder.add_edge("node_b", END)

    # 编译图
    graph = builder.compile()

    # 执行图
    result = graph.invoke({"value": 0})
    print(f"执行结果: {result}\n")

if __name__ == "__main__":
    main()

---

5 条件入口点：从 START 分支

条件入口把 「第一步走哪」 也交给 路由函数：对 START 使用 add_conditional_edges，在 首次调度 时根据 输入状态 选择 node_a、node_d 等不同起点，再汇合到后续公共节点（本例中 node_b）。

"""
LangGraph 条件入口点演示

条件入口点允许根据输入状态动态决定从哪个节点开始执行。
"""

from typing import Literal
from typing_extensions import TypedDict
from langgraph.graph import StateGraph, START, END

# 定义状态
class GraphState(TypedDict):
    value: int
    step: str

# 定义节点函数
def node_a(state: GraphState) -> dict:
    """节点 A"""
    print("执行节点 A")
    return {"value": state["value"] + 1, "step": "A 执行完毕"}

def node_b(state: GraphState) -> dict:
    """节点 B"""
    print("执行节点 B")
    return {"value": state["value"] * 2, "step": "B 执行完毕"}

def node_d(state: GraphState) -> dict:
    """节点 D"""
    print("执行节点 D")
    return {"value": state["value"] + 10, "step": "D 执行完毕"}

# 条件入口点的路由函数
def entry_condition(state: GraphState) -> Literal["node_a", "node_d"]:
    """根据输入值决定从哪个节点开始"""
    if state.get("value", 0) > 5:
        return "node_d"  # 大于 5 从节点 D 开始
    else:
        return "node_a"  # 否则从节点 A 开始

def main():
    """演示条件入口点"""
    print("=== 条件入口点演示 ===")

    # 创建图
    builder = StateGraph(GraphState)

    # 添加节点
    builder.add_node("node_a", node_a)
    builder.add_node("node_d", node_d)
    builder.add_node("node_b", node_b)

    # 添加条件入口点
    builder.add_conditional_edges(
        START,  # 起始点
        entry_condition,  # 路由函数
        {  # 路由映射
            "node_a": "node_a",
            "node_d": "node_d",
        },
    )

    # 添加普通边
    builder.add_edge("node_a", "node_b")
    builder.add_edge("node_d", "node_b")
    builder.add_edge("node_b", END)

    # 编译图
    graph = builder.compile()

    # 执行图 - 小于等于 5 的情况
    print("输入值小于等于 5:")
    result = graph.invoke({"value": 3})
    print(f"执行结果: {result}")

    # 执行图 - 大于 5 的情况
    print("\n输入值大于 5:")
    result = graph.invoke({"value": 10})
    print(f"执行结果: {result}\n")

if __name__ == "__main__":
    main()

---

6 循环、终止条件与 recursion_limit

带 环（循环） 的图必须明确 何时结束，否则理论上会 无限执行。常见做法是：在 条件边 上判断 状态（如计数、标志位、LLM 结构化输出等），满足 终止条件 时路由到 END。

此外，recursion_limit（默认约为 25 个 超步，具体以版本文档为准）是 安全网：即使逻辑漏写终止条件，也会在超过上限时抛出 GraphRecursionError，便于 发现死循环 或 过长运行。

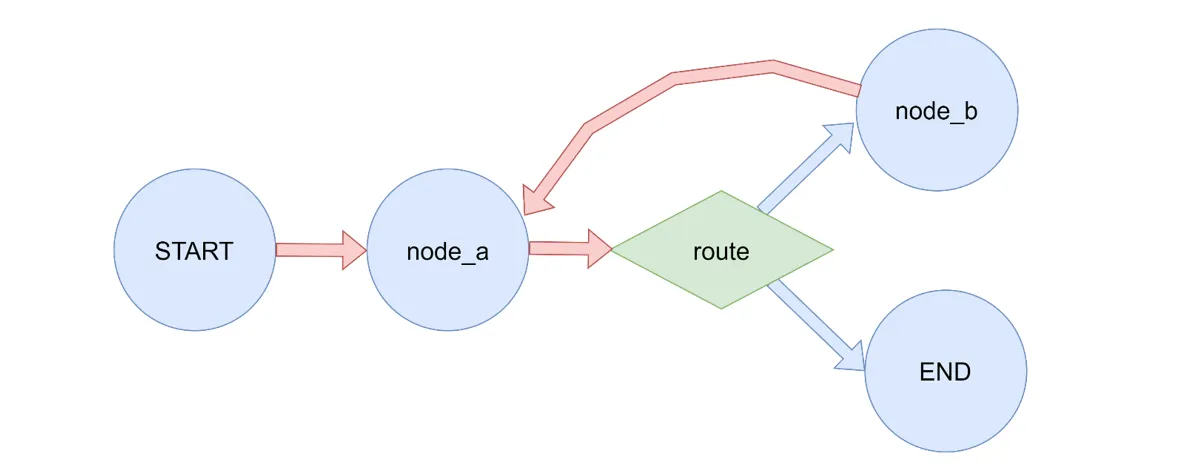

构图提示：典型环模式可记为 a → 条件边 →（继续则）b → a，直到条件满足走到 END。务必区分 「路由回 a」 与 「误把无条件边连成死环」。

from typing import Literal
from typing_extensions import TypedDict
from langgraph.graph import StateGraph, START, END
from langgraph.errors import GraphRecursionError

class LoopState(TypedDict):
    count: int
    result: str
    max_count: int

def node_a(state: LoopState) -> dict:
    """节点 a：处理逻辑并更新计数"""
    print(f"执行节点 a，当前计数: {state['count']}")
    return {
        "count": state["count"] + 1,
        "result": f"已处理 {state['count']} 次",
    }

def node_b(state: LoopState) -> dict:
    """节点 b：辅助处理"""
    print(f"执行节点 b，当前计数: {state['count']}")
    return {
        "result": f"已处理 {state['count']} 次 - 辅助处理",
    }

def route(state: LoopState) -> Literal["b", "__end__"]:
    """条件路由：继续循环或终止（END 在运行时常对应 __end__）"""
    if state["count"] >= state["max_count"]:
        print(f"满足终止条件，计数 {state['count']} >= {state['max_count']}，结束")
        return END
    else:
        print(f"未满足终止条件，计数 {state['count']} < {state['max_count']}，回到 b")
        return "b"

# 创建图
builder = StateGraph(LoopState)

# 添加节点
builder.add_node("a", node_a)
builder.add_node("b", node_b)

# 添加边
builder.add_edge(START, "a")
builder.add_conditional_edges("a", route)
builder.add_edge("b", "a")

# 编译图
graph = builder.compile()

# 执行图
print("=== 开始执行工作流 ===")
try:
    result = graph.invoke(
        input={
            "count": 0,
            "result": "",
            "max_count": 3,
        },
        config={
            "recursion_limit": 6,  # 超级步上限（按需求调大/调小）
        },
    )
    print("=== 执行结果 ===")
    print(result)
except GraphRecursionError as e:
    print(f"递归错误: {e}")

小结：

• 业务终止 应主要靠 状态 + 条件边 → END 表达清楚。
• recursion_limit 用于 兜底 与 调试；若频繁触发 GraphRecursionError，优先检查 路由条件 与 环上每条边 是否与设计一致。
